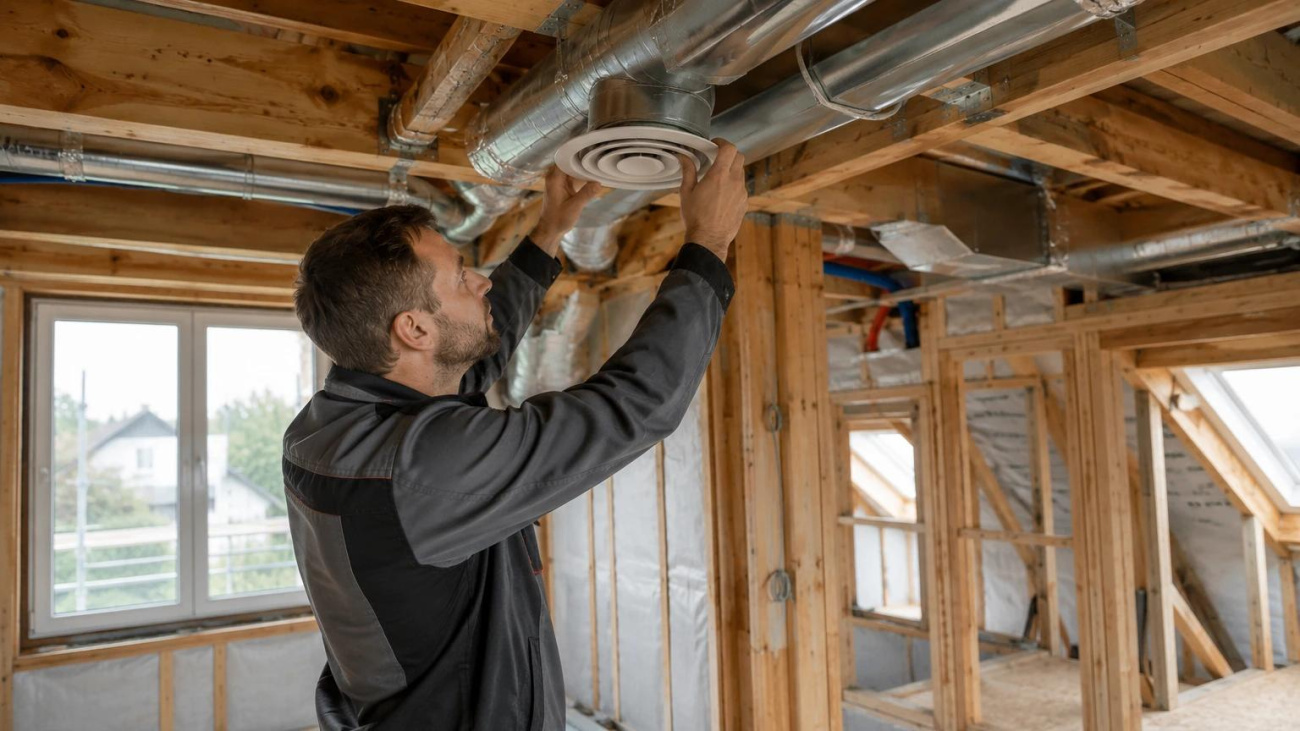

Как организовать вентиляцию в частном доме

В частном доме вентиляция отвечает за постоянную смену воздуха. Она удаляет бытовую влагу и не даёт запахам задерживаться в жилой части. Чем герметичнее окна и ограждающие конструкции, тем меньше случайного притока через щели. Поэтому рассчитывать систему по принципу «воздух сам найдёт путь» нельзя.

Рабочая схема строится по маршруту потока. Наружный воздух подают в спальни и общую комнату. Затем поток проходит к кухне. Следующая часть маршрута ведёт к санузлам и остальным вытяжным зонам. Закрытая дверь без зазора разрывает этот маршрут. В таком случае вентилятор создаёт перепад давления, но расчётного обмена в комнате не возникает.

В доме постоянного проживания трассы вентиляции определяют до чистовой отделки. Поздний перенос установки затрагивает потолок. Изменение канала может потребовать переделки перегородки или электропроводки. Поэтому место оборудования и доступ для обслуживания фиксируют ещё в инженерном проекте.

Почему герметичному дому нужен организованный воздухообмен

Влага накапливается быстрее, чем кажется

Водяной пар появляется при дыхании и приготовлении пищи. Душ и сушка белья резко увеличивают нагрузку. В новом доме к бытовой влаге добавляется вода, которая выходит из отделочных материалов после завершения работ. При слабой вытяжке она остаётся в воздухе, а затем оседает на более холодных поверхностях.

Конденсат на откосе показывает зону риска, но не объясняет причину. Сначала измеряют влажность и проверяют фактический расход вытяжки. Затем осматривают примыкание окна и состояние утепления. Если вода попадает в конструкцию через кровлю или разрыв пароизоляции, усиление вентилятора даст только временный эффект.

Приток через стену не заменяет клапан

Воздухонепроницаемая оболочка снижает теплопотери и защищает утеплитель от переноса влажного воздуха. Одновременно она перекрывает случайный приток. Режим микропроветривания помогает кратковременно, но его расход зависит от ветра. Зимой возле створки возникает холодная зона, поэтому окно нельзя считать постоянным приточным устройством.

Проблема особенно заметна в каркасном доме. Герметичная пароизоляция ограничивает движение воздуха через стену. Если оставить только вытяжной канал санузла, он начнёт брать воздух из доступного места. Источником может стать щель входной двери. При неблагоприятной схеме тяга способна опрокинуться в дымовом канале.

Запах не показывает полный состав воздуха

Утреннюю духоту в спальне часто замечают раньше, чем находят её причину. Влажное окно и слабая тяга при закрытой створке дают первый сигнал. Датчик углекислого газа помогает увидеть, как меняется воздух ночью. Гигрометр показывает влаговую нагрузку, но оба прибора дополняют замер расхода, а не заменяют его.

Какие расходы предусматривают для одноквартирного дома

СП 55.13330.2016 связывает вентиляцию одноквартирного дома с требованиями СП 60.13330.2020. Постоянное удаление предусматривают из кухни и санитарных помещений. Загрязнённый воздух должен уходить наружу, поэтому обратный переток в спальни недопустим.

Для помещений с постоянным пребыванием людей минимальную производительность в режиме обслуживания определяют по однократному обмену объёма за час. Из кухни удаляют не менее 60 м³/ч. Для кухни с газовой плитой ориентир повышается до 100 м³/ч. Ванная или совмещённый санузел требуют не менее 50 м³/ч, отдельный туалет - 25 м³/ч. В нерабочем режиме и для прочих помещений кратность должна быть не ниже 0,2 объёма в час.

Нормативные значения сопоставляют с конкретной планировкой. Сначала считают приток для жилых комнат. Затем определяют суммарное удаление из мокрых зон. Если в доме есть второй свет или несколько этажей, проверяют перепады давления. Камин и газовое оборудование требуют отдельного анализа безопасности.

Предварительный расчёт производительности

Расход для отдельного помещения можно оценить через его объём:

L = n × V, где L - расход воздуха, м³/ч; n - кратность обмена, 1/ч; V - объём помещения, м³.

Объём равен площади помещения, умноженной на чистовую высоту. После расчёта жилых комнат отдельно суммируют вытяжные расходы. Базовую производительность принимают по большему результату:

L_{системы} = max(ΣL_приток, ΣL_{вытяжка}).

Пример для дома площадью 120 м²

Объём гостиной составляет 75 м³. Три спальни дают ещё 108 м³, кабинет - 32 м³. При однократном обмене жилой части требуется 215 м³/ч приточного воздуха.

Теперь считаем удаление. Кухня требует 60 м³/ч, совмещённый санузел - 50 м³/ч. Отдельный туалет добавляет 25 м³/ч. Для постирочной в проекте принято 30 м³/ч. В сумме получается 165 м³/ч.

Ориентиром становится 215 м³/ч, поскольку меньший расход не обеспечит обмен в жилых комнатах. Дополнительное удаление распределяют между вытяжными зонами. После этого проверяют скорость в каналах и уровень шума на решётках. Паспортный расход вентилятора корректируют с учётом сопротивления фильтра. Затем добавляют потери на длине трассы и в поворотах.

Естественная вентиляция

От чего зависит тяга

Естественный канал работает из-за разницы плотности наружного и внутреннего воздуха. Высота шахты влияет на напор. Ветер меняет давление у оголовка, поэтому зимой тяга обычно сильнее, а летом может почти исчезнуть. На верхнем этаже короткий канал часто работает нестабильно.

Вытяжная шахта не создаёт приточный воздух. Стеновой клапан даёт ему заданный путь. Оконное устройство решает ту же задачу, если его пропускная способность соответствует расчёту. Когда все приточные отверстия закрыты, производительность канала падает или поток меняет направление.

Когда схема оправдана

Естественный вариант подходит небольшому дому с простой планировкой. Маршрут от жилых комнат до вытяжки должен оставаться коротким. Владельцу придётся регулировать клапаны по сезону и контролировать проветривание. Главный плюс такой системы - отсутствие постоянно работающего оборудования. Главный риск - невозможность удерживать один расход при любой погоде.

В доме из бруса массивная стена не выполняет функцию приточного канала. Древесина меняет влажность у поверхности, но не пропускает объём воздуха, необходимый для проживания. Поэтому вытяжным шахтам всё равно нужны рассчитанные приточные устройства.

Как найти ошибку в естественной системе

Если тяга усиливается после открытия окна, проблема находится на стороне притока. При запахе из соседнего канала проверяют оголовки и перепад давления. Когда тяга пропадает только при закрытой двери, измеряют переточное сечение. Такая последовательность быстрее находит причину, чем замена решётки или установка более мощного вентилятора.

Механическая вытяжка с организованным притоком

Промежуточная схема использует клапаны в жилых комнатах и вытяжные вентиляторы в мокрых зонах. Расход меньше зависит от погоды, но наружный воздух поступает без предварительного подогрева. Зимой клапан нельзя располагать так, чтобы поток попадал на кровать. Рабочее место также выводят из зоны прямой струи.

Вентилятор подбирают по рабочей точке при сопротивлении канала. Затем проверяют шум и работу обратного клапана. Для постоянного обмена полезен малый режим, который не выключается вместе со светом. Форсирование по влажности включается после душа и продолжает работу до просушки помещения.

Приточно-вытяжная механическая система

Состав и логика работы

Установка подаёт наружный воздух и одновременно удаляет вытяжной. Фильтр защищает приточную часть от пыли. Автоматика поддерживает выбранный режим. При необходимости добавляют нагреватель или рекуператор. От корпуса расходятся две сети: одна ведёт к жилым помещениям, другая собирает воздух из вытяжных зон.

Жёсткие воздуховоды дают предсказуемое сопротивление. Гибкий участок полезен возле диффузора, где требуется виброразвязка. Использовать длинную гибкую трассу вместо нормальной сети не стоит: складки повышают сопротивление и усложняют очистку.

Место для установки

Фильтр должен выниматься без демонтажа потолка. Для рекуператора предусматривают отвод конденсата. Вентиляторы оставляют доступными для ремонта. Холодный чердак допустим только при расчётном утеплении каналов и оборудования. Если сервисный люк слишком мал, первое обслуживание потребует вскрытия отделки.

В компактном модульном доме критичным становится свободное место возле спальни. Установка может обеспечить нужный расход, но передавать гул через перегородку. Тогда жильцы снижают обороты на ночь, и расчётный воздухообмен исчезает. Акустическую развязку проверяют до монтажа чистовых панелей.

Разводка по комнатам

Приточный диффузор размещают вне зоны длительного пребывания человека. Вытяжную решётку отодвигают от дверного проёма, чтобы поток прошёл через всё помещение. В кухне-гостиной подачу организуют со стороны жилой зоны. Постоянную вытяжку и зонт над плитой рассматривают как разные устройства.

Почему кухонный зонт не заменяет вентиляцию

Зонт работает только во время готовки. Рециркуляционная модель очищает воздух фильтром и возвращает его в комнату, поэтому наружного воздухообмена не создаёт. Модель с выбросом удаляет значительный объём, а значит, требует компенсационного притока.

Подключение зонта к каналу постоянной вытяжки без расчёта создаёт две проблемы. Выключенный вентилятор может перекрыть естественное сечение. При работе мощного зонта соседний канал способен перейти в обратный режим. Для газовой плиты требования к удалению воздуха согласуют с условиями горения и безопасной работой оборудования.

Рекуперация и зимние потери тепла

Удаляемый воздух уносит тепло, которое должна восполнить система отопления. Рекуператор передаёт часть этой энергии приточному потоку. Зимой температура подачи становится выше, поэтому снижается ощущение холодной струи и уменьшается нагрузка на нагрев.

Паспортная эффективность не равна результату в конкретном доме. На неё влияет расход и температура наружного воздуха. Загрязнённый фильтр меняет баланс. В мороз автоматика может включать разморозку, поэтому фактический возврат тепла проверяют по рабочим режимам, а не по одной цифре из каталога.

Для небольшой сезонной дачи сложная установка может оказаться избыточной. В герметичном доме ПМЖ рекуперация полезнее, поскольку вентиляция работает весь отопительный сезон. Решение принимают после расчёта расхода и стоимости эксплуатации.

Баланс системы и переток между комнатами

Суммарный приток должен быть близок к удалению. Сильное разрежение затрудняет открывание двери и вызывает подсос через неплотности. При наличии дымохода такой режим опасен обратной тягой. Избыточный подпор направляет влажный воздух в ограждающие конструкции.

Межкомнатная дверь обязана пропускать расчётный поток. Иногда хватает зазора под полотном. При большом расходе устанавливают переточную решётку или отдельный канал. Проверяют свободное сечение и скорость воздуха. Свист у двери означает, что отверстие мало для заданного расхода.

Сравнение вариантов

Мини-кейс: почему в новом доме душно

В доме площадью 135 м² сделали вытяжные каналы в двух санузлах. Над плитой установили зонт. Окна герметичные, приточных клапанов нет. Зимой тяга на первом этаже заметна, но утром в спальнях душно. После включения зонта входная дверь открывается с усилием.

Проверка показала дефицит притока. Закрытые двери дополнительно ограничили переток к санузлам. Установка ещё одного вентилятора усилила бы разрежение, поэтому корректировку начали со стороны подачи. В жилых комнатах предусмотрели приточные устройства. Под дверями увеличили проходное сечение. Зонт отделили от канала постоянной вентиляции.

После монтажа замерили расходы на решётках и отрегулировали каналы. Если владельцы решат постоянно держать окна закрытыми, следующим шагом может стать централизованная установка. Её имеет смысл выбирать после проверки трасс и акустики, иначе оборудование будет работать на заниженном режиме из-за шума.

Диагностика типовых сбоев

Тяга появляется только при открытом окне

Причина обычно находится в недостаточном притоке. Сначала сравнивают расход при закрытом и приоткрытом окне. Если разница значительна, увеличивают пропускную способность клапанов или добавляют отдельное устройство подачи.

Вентилятор работает, но расход ниже расчётного

Каталожная производительность указана без реальной сети. Фильтр создаёт сопротивление. Каждый поворот добавляет потери, а длинный канал снижает рабочий расход ещё сильнее. Подбор повторяют по аэродинамическому расчёту, затем проверяют фактическую точку работы.

Из решётки слышен свист

Высокая скорость возникает при малом сечении. Снижение оборотов убирает шум, но одновременно уменьшает воздухообмен. Правильное решение - увеличить канал или свободную площадь решётки, после чего повторно отрегулировать ветвь.

Обслуживание постоянно откладывают

Причиной часто становится неудобный доступ. Загрязнённый фильтр повышает сопротивление, затем приток падает. Если вытяжка сохраняет прежний расход, дом уходит в разрежение. Сервисный люк и место для извлечения кассеты проверяют до зашивки потолка.

Вентиляцию добавили после отделки

Готовые потолки ограничивают маршрут каналов. Трасса становится длиннее и получает лишние переходы. Диффузоры ставят в свободные места, а не в расчётные зоны. В проектах домов с отделкой и коммуникациями состав вентиляции нужно закреплять в спецификации до начала работ.

Как меняется работа по сезонам

Зимой естественная тяга усиливается из-за большей разницы температур. Одновременно возрастает риск холодного притока возле клапана. Поэтому расход проверяют на рабочем отопительном режиме, а направление струи корректируют так, чтобы она смешивалась с комнатным воздухом до зоны пребывания людей.

Летом температурный напор уменьшается, и естественные каналы могут работать слабее. Если влажность после душа долго не снижается, проверяют тягу при закрытых окнах. При недостаточном удалении включают механический режим или увеличивают время работы вытяжного вентилятора. Привычка держать створки открытыми не должна заменять проверку самой системы.

После первого отопительного сезона сравнивают фактическое состояние с результатами пусконаладки. Изменение шума может указывать на загрязнение фильтра. Конденсат возле прохода канала требует осмотра утепления. Если расход изменился без перенастройки, проверяют заслонки и состояние решёток.

Как проверить систему после монтажа

Лист бумаги показывает направление тяги, но не расход. Для пусконаладки используют прибор, который измеряет скорость или объёмный поток. Значения снимают на каждой решётке, затем сравнивают с проектом. Регулировочные клапаны изменяют положение до тех пор, пока ветви не выйдут на заданный режим.

Проверку проводят при закрытых окнах. Межкомнатные двери ставят в обычное положение. Фильтры должны быть установлены, а кухонный зонт выключен. После базовой настройки отдельно включают форсированный режим санузлов. Затем тестируют зонт и смотрят, не меняется ли направление в соседних каналах.

Контроль перед приёмкой

1. В проекте указан расход для каждой приточной и вытяжной точки.
2. Подача направлена в жилые комнаты, а удаление организовано из мокрых зон.
3. Переточные отверстия обеспечивают проход воздуха при закрытых дверях.
4. Фильтры и вентиляторы доступны для обслуживания.
5. Каналы в холодных зонах утеплены по проекту.
6. Шум проверен ночью на рабочей производительности.
7. Фактические расходы зафиксированы в акте наладки.
8. После первого отопительного сезона повторно проверены фильтры и зоны возможного конденсата.

Как выбрать систему под конкретный дом

Для небольшой сезонной постройки может быть достаточно естественных каналов с регулируемыми клапанами. В доме постоянного проживания стабильнее работает механическая схема. Если спален много и двери закрываются на ночь, управляемое распределение воздуха становится обязательным условием.

Решение принимают по четырём вопросам. Сначала считают расход. Потом проверяют, где пройдут реальные трассы. Отдельно оценивают шум на ночном режиме. Последний шаг - доступ к фильтрам и остальным обслуживаемым элементам. Рекуператор добавляют тогда, когда постоянный воздухообмен создаёт заметную нагрузку на отопление.

Исправная вентиляция почти не привлекает внимания. В спальне утром остаётся свежий воздух. Санузел просыхает после использования. Двери не реагируют на резкий перепад давления, а установку не приходится выключать из-за гула. Такой результат подтверждают расчётом и измерениями после монтажа.
