Как устроена электрика в частном доме

Электрика частного дома начинается не с выбора розеток и даже не со сборки щита. Сначала инженер определяет доступную мощность и способ подключения. Затем инженер составляет перечень нагрузок. На этой основе проектировщик делит сеть на группы и подбирает защиту. Если эта логика нарушена, дорогой щит не исправит слабый ввод, перегруженную линию или ошибку в защитном проводнике.

Для новых и реконструируемых жилых зданий проектировщик ориентируется на ПУЭ и СП 256.1325800.2016 в действующей редакции. По состоянию на 2026 год свод правил включает изменения № 1–8. В документе есть отдельные разделы по групповым цепям и внутренним сетям; щитам и защитным мерам также посвящены самостоятельные положения. Требования к заземляющим устройствам и защитным проводникам уточняет ГОСТ Р 50571.5.54-2024. Конкретное решение всё равно привязывают к техническим условиям сетевой организации и проекту дома.

Из чего состоит электросистема дома

Ввод и вводной аппарат

На вводе сходятся ограничения внешней сети и потребности дома. В технических условиях указана выделенная мощность и число фаз. Там же задаются точка присоединения и требования к учёту. Владелец не может компенсировать недостаток мощности установкой автомата большего номинала. Вводное ограничение задаётся условиями присоединения. Проектировщик подбирает аппарат с учётом кабеля и разрешённой нагрузки.

Для небольшого дома однофазного ввода иногда достаточно. При электрическом отоплении, мощной кухне или мастерской трёхфазное питание обычно удобнее, потому что нагрузку можно распределить между фазами. Главная задача здесь — избежать сильного перекоса: если одна фаза постоянно нагружена заметно сильнее остальных, запас подключённой мощности используется плохо.

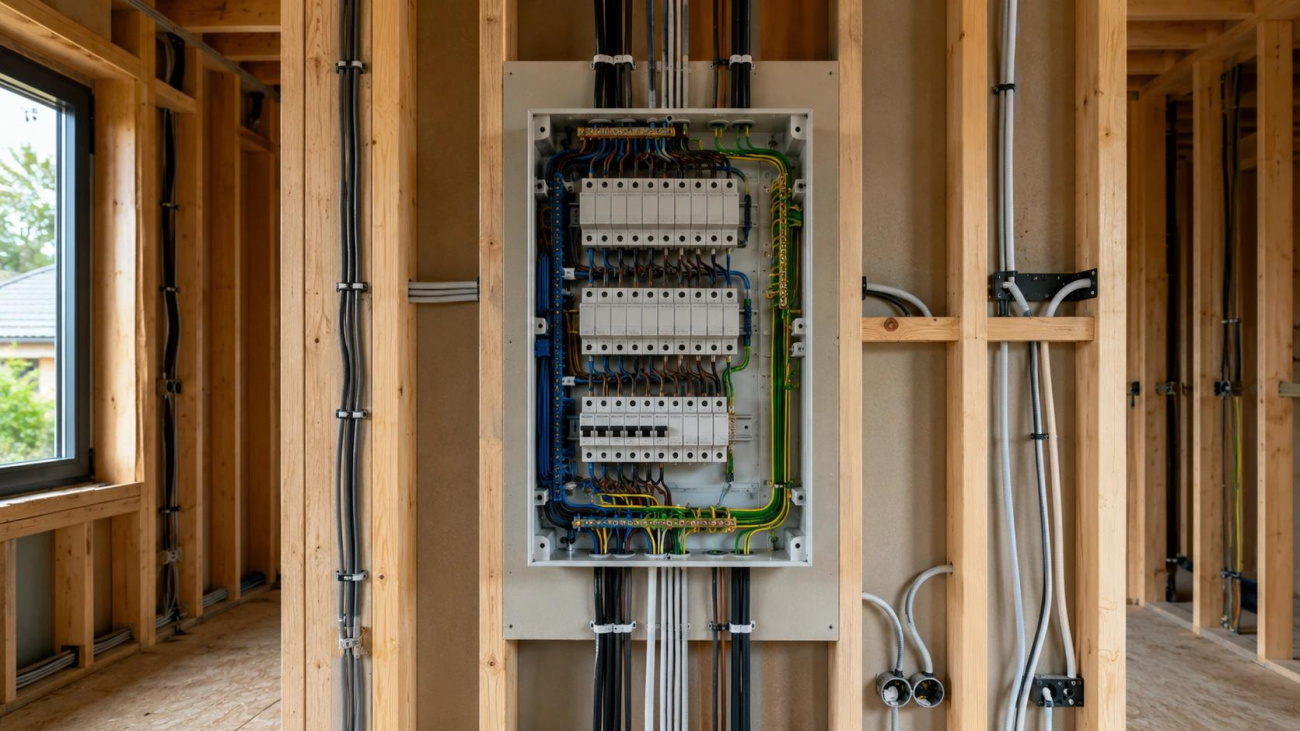

Распределительный щит

Щит распределяет питание по линиям и локализует аварии. Внутри щита размещается вводной аппарат. От него питание распределяется через групповые автоматические выключатели и дифференциальную защиту; отдельно устанавливаются шины N и PE. При необходимости проект добавляет устройства защиты от импульсных перенапряжений. Состав щита нельзя определять по фотографии чужого объекта. На него влияет схема заземления; отдельное значение имеют характер ввода и набор потребителей.

Нормальный щит оставляет резерв модульных мест. Этот резерв позволяет позже подключить кондиционер или насос. При необходимости туда же добавляют автоматику ворот либо зарядное устройство без переделки всей сборки. Резерв также упрощает обслуживание: плотный щит с перегретыми проводниками и трудным доступом к клеммам хуже с точки зрения эксплуатации.

Группы потребителей

Проектировщик делит домовую сеть так, чтобы отказ одной линии не обесточивал всё здание. Каждая группа при этом получает понятную расчётную нагрузку. Освещение обычно отделяют от розеточных линий. Мощные стационарные потребители получают собственные цепи, когда это требует расчёт. Инструкция конкретного оборудования может задавать дополнительные условия. Уличные цепи и влажные зоны проектировщик рассматривает отдельно из-за повышенного риска утечки тока.

Группирование влияет и на ремонт. Если насос скважины, холодильник и освещение котельной сидят на одном аппарате, локальная неисправность превращается в проблему для нескольких систем сразу. При разумном разделении электрик отключает только дефектную цепь, а остальные функции дома сохраняются.

Расчёт мощности и нагрузки

Выделенная мощность и реальная одновременность

Сумма паспортных мощностей всех приборов почти всегда выше реального одновременного потребления. Это нормально: чайник работает несколько минут, насос включается периодически, стиральная машина меняет мощность по циклу. Однако проектировщик не должен механически складывать всё с коэффициентом «на глаз». Для постоянных и периодических нагрузок проектировщик задаёт сценарии работы. Затем он проверяет худший реалистичный режим.

Для трёхфазной симметричной нагрузки ориентировочный ток можно оценить так: I = P / (√3 × U × cos φ), где I — ток линии, P — активная мощность, U — линейное напряжение, cos φ — коэффициент мощности. Формула даёт инженерный ориентир. Отдельно рассчитываются кабель и защитный аппарат; допустимое падение напряжения также проверяется самостоятельным расчётом.

Числовой пример. Дом имеет разрешённую трёхфазную мощность 15 кВт. При U = 400 В и условном cos φ = 0,95 расчётный ток при равномерной загрузке составляет около 22,8 А на фазу: 15 000 / (1,732 × 400 × 0,95) ≈ 22,8 А. Если же большую часть кухни и бойлер посадить на одну фазу, она может выйти к пределу раньше, хотя две другие останутся недогруженными.

Распределение нагрузки по группам

После общего баланса проектировщик строит карту потребителей. Стационарная техника получает известную мощность, розеточные группы — расчётный сценарий, освещение — отдельную нагрузку. Для трёхфазного ввода группы раскладывают по фазам с учётом того, какие приборы могут включаться одновременно.

Полезно считать обычный режим и дополнительно проверять два тяжёлых сценария. Первый — зимний вечер: отопление работает, одновременно включается кухонная нагрузка. Второй — сервисный режим с насосом, электроинструментом или резервным нагревом. Если один из сценариев превышает доступную мощность, проблему решают приоритетным управлением, переносом части потребителей по фазам или изменением состава оборудования.

Сечение кабеля под нагрузку

Выбор кабеля начинается с расчётного тока, но на нём не заканчивается. Инженер учитывает способ прокладки и температуру среды. Затем он вводит поправку на число нагруженных проводников в пучке и проверяет длину трассы. Отдельно контролируется падение напряжения. Поэтому правило «на розетки всегда 2,5 мм²» нельзя использовать как универсальный проект.

Защитный автомат должен отключить линию раньше, чем проводник перегреется до опасного состояния. Повышать номинал автомата только потому, что «его выбивает», — опасная практика. Причину отключения сначала диагностирует электрик: перегрузка, короткое замыкание, плохой контакт или дефект самого потребителя требуют разных действий.

Распределительный щит и защита

Автоматические выключатели

Автоматический выключатель защищает проводку от токов короткого замыкания и перегрузки. Его номинал связывают с допустимым током линии, а характеристику с ожидаемыми пусковыми токами оборудования. Слишком большой номинал ухудшает защиту кабеля. Слишком малый даёт ложные отключения при нормальной работе мощного двигателя или компрессора.

Качество соединений внутри щита не менее важно, чем марки аппаратуры. Недотянутая клемма создаёт локальное сопротивление и нагрев. Перетяжка тоже опасна: повреждённая жила или клемма со временем теряет надёжность. Электромонтажник применяет инструмент с контролем момента там, где производитель задаёт это требование.

УЗО и дифавтоматы

Дифференциальная защита реагирует на ток утечки, который обычный автомат может не увидеть. Для групповых цепей жилых зданий широко применяются устройства с номинальным отключающим дифференциальным током 30 мА; для отдельных условий возможен уровень 10 мА. Конкретный выбор выполняется по действующим требованиям и характеристикам цепи, а не по принципу «чем меньше, тем безопаснее».

Один общий УЗО на весь дом создаёт плохую эксплуатационную схему: случайная утечка оставляет без питания все помещения и усложняет поиск дефекта. Более устойчивый вариант — распределённая защита по функциональным группам с согласованными аппаратами. Тогда отключение локализуется ближе к проблемной линии.

Как собрать щит без логических конфликтов

Перед сборкой должна существовать однолинейная схема. В ней фиксируется ввод и состав групповых аппаратов. Для каждой линии отдельно указываются сечение проводника и назначение. После монтажа маркировка в щите должна совпадать с фактической разводкой. Иначе при аварии подпись «кухня» может не соответствовать фактической цепи. Поиск неисправности из-за этого затянется.

Если проект предусматривает резервный генератор, инвертор или аккумуляторную систему, способ переключения питания закладывают заранее. Источники нельзя соединять «через две вилки» или самодельные перемычки. Переключающее устройство должно исключать опасную обратную подачу напряжения во внешнюю сеть.

Заземление и защитный проводник

Что делает заземление

Заземление работает как часть системы автоматического отключения питания. При повреждении изоляции ток должен уйти по предусмотренному защитному пути, чтобы защита отключила опасный участок. Сам по себе металлический штырь в грунте не делает сеть безопасной. Если PE-проводник оборван, защитный путь нарушен. Ошибочное соединение рабочего нуля с защитной шиной после точки разделения создаёт отдельный дефект.

Действующий ГОСТ Р 50571.5.54-2024 рассматривает заземляющие устройства и защитные проводники как связанную систему. Для частного дома инженер оценивает электроды в грунте и непрерывность PE. Отдельно он проверяет главную заземляющую шину. Система уравнивания потенциалов также входит в проверку там, где она требуется.

TN-C-S и TT

Выбор системы TN-C-S или TT нельзя делать только по желанию владельца. Решение зависит от схемы питающей сети, технических условий и возможности корректно выполнить разделение или собственное заземляющее устройство. Особое внимание требуется к месту разделения PEN-проводника: после него защитный PE и рабочий N не должны снова объединяться в групповой сети.

В схеме TT безопасность сильно зависит от согласованной дифференциальной защиты и параметров заземлителя. Поэтому «забить три уголка» без измерений недостаточно. После монтажа специалист проверяет сопротивление заземляющего устройства и работу защитных аппаратов по проектной схеме.

Контур на участке

Тип заземлителя зависит от грунта и коррозионной среды. Проектировщик определяет его геометрию по требуемым электрическим параметрам. Решение с вертикальными электродами подходит не всегда. Фундаментный заземлитель может быть рациональным, если проектировщик предусматривает его до бетонирования. Конструкция фундамента должна допускать такой способ. В готовом доме выбор уже ограничен существующим фундаментом и благоустройством.

Соединения, которые останутся в грунте, должны сохранять электрическую стойкость. Коррозионная устойчивость для этих узлов проверяется отдельно. После засыпки визуально оценить их невозможно. Поэтому подрядчик фиксирует скрытые работы фотографиями до закрытия траншеи, а специалист выполняет необходимые измерения.

Защита от перенапряжений и молнии

Импульсные перенапряжения

Грозовой импульс или коммутация в сети может вывести из строя электронику даже без прямого удара молнии в дом. Необходимость УЗИП проектировщик определяет по способу ввода. Класс аппарата выбирается с учётом внешней молниезащиты и условий сети. Проектировщик особенно внимательно оценивает воздушный ввод. Длинные наружные линии требуют отдельной проверки; чувствительная дорогостоящая электроника повышает цену ошибки.

УЗИП не работает изолированно от заземления. Длинный или неудачно проложенный соединительный проводник повышает остаточное напряжение на защищаемой стороне. Поэтому важны и аппарат, и геометрия его подключения внутри щита.

Внешняя молниезащита

Молниеприёмник перехватывает разряд, а токоотвод проводит его вниз. Заземление внешней системы завершает путь тока. Наличие металлической кровли само по себе не доказывает, что дом защищён. Проект оценивает конструкцию здания и путь тока, после чего внешнюю систему согласуют с внутренней защитой от перенапряжений.

Связь защиты с инженерией дома

Электросистема не должна проектироваться отдельно от остальных инженерных решений. В домах с отделкой и коммуникациями точки ввода и котельную лучше согласовать до чистовой отделки. Подрядчик фиксирует размещение насосного оборудования и инженерных трасс на том же этапе. Это снижает число поздних проходок через готовые стены и уменьшает риск повредить пароизоляцию или противопожарные узлы.

Разводка по дому и деревянные конструкции

Открытая и скрытая проводка

В каменной стене и в деревянной конструкции одна и та же трасса имеет разный пожарный контекст. Для скрытой проводки в горючих основаниях проект должен предусмотреть способ локализации возможного повреждения и соответствующую защитную оболочку. Простая пластиковая гофра не превращает любой скрытый монтаж в безопасный.

Открытая проводка легче контролируется и ремонтируется. При этом открытой проводке нужна аккуратная трассировка. Проектировщик выбирает механическую защиту по условиям эксплуатации. Скрытая даёт чистую отделку, зато ошибки после зашивки становятся дорогими. Поэтому до закрытия стен электромонтажник проверяет трассы, крепления и соединения, а заказчик получает фотофиксацию.

Кабели и соединения

Для стационарной проводки электромонтажник применяет кабели, соответствующие проекту. Требования пожарной безопасности учитываются при выборе марки и способа прокладки. В деревянном доме особенно важно не смешивать неподходящие по назначению изделия только потому, что они доступны на складе. Марку кабеля нельзя отрывать от условий монтажа. Оболочку и способ прокладки проектировщик рассматривает в той же связке.

Соединения должны оставаться доступными для обслуживания. Если проект предусматривает скрытое размещение, способ соединения должен соответствовать нормативам. Монтажник также соблюдает технологию производителя в полном объёме. Скрутка, спрятанная за отделкой без расчётного соединительного элемента, создаёт неопределённый контакт. Со временем такая точка может нагреваться.

Проходки через стены и перекрытия

Каждая проходка меняет конструкцию стены или перекрытия. В деревянном доме проходка может затронуть горючий материал и пароизоляционный слой. Иногда она также пересекает звукоизоляцию, что требует восстановления узла. Узел предусматривает механическую защиту кабеля и восстановление требуемой герметичности. Самовольное сверление после отделки часто разрушает несколько функций ограждения сразу.

Трассы разумно координировать с водопроводом и отоплением. Электрический кабель не должен оказываться в зоне возможной течи или там, где его невозможно осмотреть после монтажа оборудования. Разводку инженерии лучше свести в рабочий план до начала зашивки.

Практический сценарий: как корректируют слабую схему

Исходная ситуация: дом получает 15 кВт по трём фазам. В первом варианте щита почти все кухонные приборы оказались на одной фазе; туда же был подключён бойлер. Вечером одновременно включались варочная поверхность, чайник и нагрев бойлера, из-за чего ввод по этой фазе приближался к пределу. Две другие фазы оставались заметно свободнее.

Проектировщик перенёс бойлер на другую фазу, выделил отдельную линию для части кухонной нагрузки и заложил приоритетное отключение резервного нагревателя при превышении заданной мощности. Общая подключённая мощность дома не изменилась, но сеть стала использовать разрешённые 15 кВт рациональнее. Этот пример показывает, почему качество схемы определяется балансом и защитой, а не количеством модулей в щите.

Документация и контроль после монтажа

Исполнительная схема

Фактическая разводка должна оставаться понятной не только монтажнику, который собирал объект. Заказчику полезно получить однолинейную схему щита и план трасс. Отдельным приложением служит перечень групп с привязкой к помещениям. Если во время работ трасса или аппарат были изменены, исполнительная документация должна отражать уже построенное решение, а не первоначальный эскиз.

Фото скрытых работ особенно ценны в каркасном и брусовом доме. Подрядчик фиксирует на снимках маршруты кабелей и проходки. Места соединений фотографируются отдельно до зашивки. Через несколько лет это позволит поставить шкаф, просверлить стену или модернизировать сеть без угадывания расположения проводки.

Периодическая ревизия

После ввода в эксплуатацию электрическая система не становится «вечной». Владельцу нужно периодически проверять состояние щита и работу тестовых кнопок устройств дифференциальной защиты. Следы перегрева требуют отдельного внимания. Частота профессиональной ревизии зависит от нагрузки и условий эксплуатации. Дополнительный ориентир дают рекомендации изготовителей оборудования.

Признаки, которые требуют внеплановой диагностики, просты: запах нагретой изоляции, потемнение корпуса аппарата, треск в щите или регулярное отключение одной линии. Самостоятельное увеличение номинала защиты в такой ситуации запрещено здравой инженерной логикой: сначала электрик должен найти источник нагрева или перегрузки.

Ошибки и контроль перед включением

Перед вводом системы в эксплуатацию заказчику нужны не только подписи на автоматах. Специалист должен проверить сопротивление изоляции и непрерывность защитных проводников. Работу защитных устройств он контролирует отдельным этапом в предусмотренном объёме. Для части измерений требуется квалифицированный исполнитель и соответствующее измерительное оборудование.

Хорошая электрика частного дома строится от расчёта к монтажу: сначала мощность и схема, затем линии и аппараты, после этого измерения. Если любой из этих этапов заменён подбором «по привычке», риск проявится уже в эксплуатации — от регулярных отключений до опасного нагрева скрытой проводки.
