Монтаж печи и дымохода в бане: нормы и узлы

Печь в бане одновременно создаёт комфорт и формирует главную зону повышенной пожарной опасности. Ошибка в выборе мощности, неправильный дымоход или экономия на узле прохода через деревянное перекрытие приводят к перегреву конструкций и скрытому тлению древесины. В компании «Апрель» мы закладываем решения по печи и дымоходу уже на стадии проекта, чтобы готовая баня была не только горячей и «парной по-честному», но и безопасной для семьи на протяжении многих лет.

Чаще всего проблемы возникают в трёх местах: печь подобрана «на глаз», дымоход собран из случайных элементов и проход через перекрытия сделан без понимания отступов и теплоизоляции. В этой статье по шагам рассмотрены базовые расчёты и узлы, которые стоит контролировать даже владельцу, далёкому от строительных норм.

Подбор печи по объёму и режиму

От выбора печи зависит режим работы бани: как быстро прогреется парилка, насколько равномерной будет температура и придётся ли каждые 15 минут «играть» заслонками. Отправная точка — объём парного помещения. Его считают по формуле:

Vпарилки = длина × ширина × высота

Но этого недостаточно. На расчёт влияет качество утепления, наличие стеклянных дверей, кирпичных или каменных поверхностей. Для учёта этих факторов вводят поправочный коэффициент k:

Vрасч = Vпарилки × k

• для хорошо утеплённой парилки с деревянной отделкой: k ≈ 1,0–1,2;
• для парилки с большим остеклением, плиткой, «холодными» стенами: k ≈ 1,3–1,5.

Практическое правило для металлических печей в баню: ориентировочно 1 кВт тепловой мощности на 1 м³ расчётного объёма. Небольшой запас по мощности в пределах 10–20 % полезен, но «перекос» вдвое приводит к агрессивному перегреву воздуха и некомфортному парению.

Пример. Парилка размером 2,2 × 2,5 × 2,3 м имеет геометрический объём около 12,6 м³. При наличии стеклянной двери и частично плиточных стен принимаем k = 1,3. Тогда:

Vрасч ≈ 12,6 × 1,3 ≈ 16 м³

Под такую парилку рационально выбирать печь с заявленным диапазоном например, 12–18 м³, а не «на вырост» до 25–30 м³.

Отдельно важно определиться с режимом эксплуатации:

• «быстрая городская баня» — выход на рабочую температуру за 40–60 минут, парение 1–2 часа; подойдут более лёгкие металлические печи с умеренным объёмом камней;
• длительный семейный отдых — прогрев дольше, но зато стабильный режим на протяжении 3–4 часов; здесь уместны модели с большим количеством камня и более тяжёлой облицовкой.

Каменка, топливный канал, облицовка

Каменка определяет характер пара. Открытая каменка быстрее прогревает камни и даёт мощный, но менее «мягкий» пар. Закрытая каменка набирает тепло дольше, зато обеспечивает более мелкодисперсный пар и устойчивый режим без резких скачков температуры.

Для семейной бани комфортно иметь запас камня не менее 40–60 кг для небольших объёмов и до 80–100 кг для просторных парилок. Чем больше масса камня, тем плавнее изменения температуры и тем меньше риск получить обжигающий пар при поддаче.

Топливный канал бывает встроенным и выносным. Выносная топка, когда дверца выходит в предбанник или комнату отдыха, даёт несколько плюсов:

• дрова подбрасывают без захода в парилку, не охлаждая её каждый раз открыванием двери;
• мусор и угольная пыль не попадают в зону отдыха;
• проще контролировать процесс топки при длительном режиме.

Это нужно учесть ещё в проекте: проём под топочную дверцу не должен приходиться на стойки каркаса и располагаться вплотную к мебели.

Облицовка печи камнем или кирпичом уменьшает жёсткое инфракрасное излучение и увеличивает тепловую инерцию. Но масса такой конструкции резко возрастает. Если суммарный вес печи с облицовкой превышает 200–250 кг, основание уже нельзя воспринимать как обычный деревянный пол — требуется усиленная плита или отдельное основание. При массе свыше 400 кг по-хорошему нужен отдельный фундамент, не связанный с фундаментом стен бани.

Дымоход: материалы и конструкция

Дымоход для банной печи должен обеспечивать устойчивую тягу и не перегревать деревянные конструкции. В современных банях практически всегда применяют дымоходы из жаропрочной нержавеющей стали толщиной 0,8–1,0 мм. Участок от печи до перекрытия может быть одностенным, но выше перекрытия используется только утеплённая многослойная труба.

Внутренний диаметр дымохода обязан соответствовать диаметру патрубка печи. Сужение канала по ходу движения дымовых газов недопустимо — это прямой путь к ухудшению тяги и задымлению. Количество поворотов минимизируют: желательно не более 2 поворотов, причём каждый выполняют плавным отводом, а не резкими коленами.

В нижней части системы полезно предусмотреть ревизионный элемент и конденсатосборник. Это упрощает обслуживание и снижает риск накопления сажи в неудобных местах.

Сэндвич, высота, тяга, оголовок

Утеплённая многослойная труба («сэндвич») состоит из внутренней трубы, слоя базальтового утеплителя и наружного металлического кожуха. Толщина утеплителя обычно составляет 30–50 мм. Такая конструкция снижает температуру внешней поверхности и уменьшает образование конденсата.

Высота дымохода напрямую влияет на тягу. Общий ориентир: не менее 5 м от колосников до оголовка. Кроме того, оголовок должен быть расположен относительно кровли так, чтобы ветер не создавал обратную тягу:

• если труба находится ближе 1,5 м к коньку, её вершина поднимается минимум на 0,5 м выше конька;
• при расстоянии от 1,5 до 3 м допускается вывод на уровне конька;
• дальше 3 м высоту считают по условной линии под углом 10° от конька к горизонту.

Сверху устанавливают оголовок с защитным зонтом и, при необходимости, искрогасителем. Конструкция не должна сужать проходное сечение и создавать сильное сопротивление. Слишком сложные декоративные насадки часто ухудшают работу печи.

Проходы через перекрытия и кровлю

Узлы прохода дымохода через перекрытия и кровлю — самые ответственные точки во всей системе. Именно здесь горячая труба проходит рядом с балками, стропилами и настилом. При постоянной топке температура древесины может длительно держаться на уровне, близком к точке начала тления.

Проход через перекрытие формируют с помощью заводского узла или тщательно сделанного короба. Главный принцип: вокруг трубы оставляют безопасный зазор и заполняют его негорючей теплоизоляцией на основе базальтового волокна. Внутренние поверхности короба выполняют из листовой стали или плит на негорючем связующем.

Категорически неприемлемы решения «из подручного» — монтажная пена, случайные утеплители без температурной стойкости, оставленные пустые полости «для проветривания». Всё это даёт неочевидный, но очень опасный нагрев древесины.

Узлы, отступы, теплоизоляция

Есть несколько ключевых величин, которые стоит держать под контролем даже хозяину, далёкому от нормативов:

• минимальный отступ от наружной поверхности утеплённой трубы до сгораемых конструкций — от 130 до 250 мм (в зависимости от типа системы и рекомендаций производителя);
• для одностенных участков из нержавеющей стали отступ увеличивают, как правило, до 500 мм при отсутствии экрана;
• стыки элементов дымохода не допускаются внутри перекрытий и кровельного пирога — только в зоне открытого доступа;
• короб заполняется негорючей теплоизоляцией полностью, без пустот и «карманов»;
• поверхности в зоне повышенного нагрева закрываются листовой сталью или негорючими плитами с обязательным вентзазором.

При правильно собранном узле температура деревянной обшивки в зоне прохода даже при длительной топке не должна выходить за диапазон порядка 60–70 °C. Это можно периодически проверять простым инфракрасным термометром.

Пожарные экраны и основания печи

Основание под печь и пожарные экраны вокруг неё — ещё один критический уровень защиты. Лёгкие металлические печи допускается устанавливать на прочный негорючий настил по деревянному перекрытию, но при этом толщина и жёсткость «пирога» должны соответствовать расчётной нагрузке. Для тяжёлых каменных или кирпичных печей рационально предусмотреть отдельный фундамент.

Перед топочной дверцей обязательно устраивают защитный лист на полу. Минимальные размеры — выступ не менее 50 см вперёд от дверцы и по 30 см в стороны. В качестве основания используют металлический лист по плитке или другому негорючему покрытию. Это простое решение защищает пол от случайно выпавших углей.

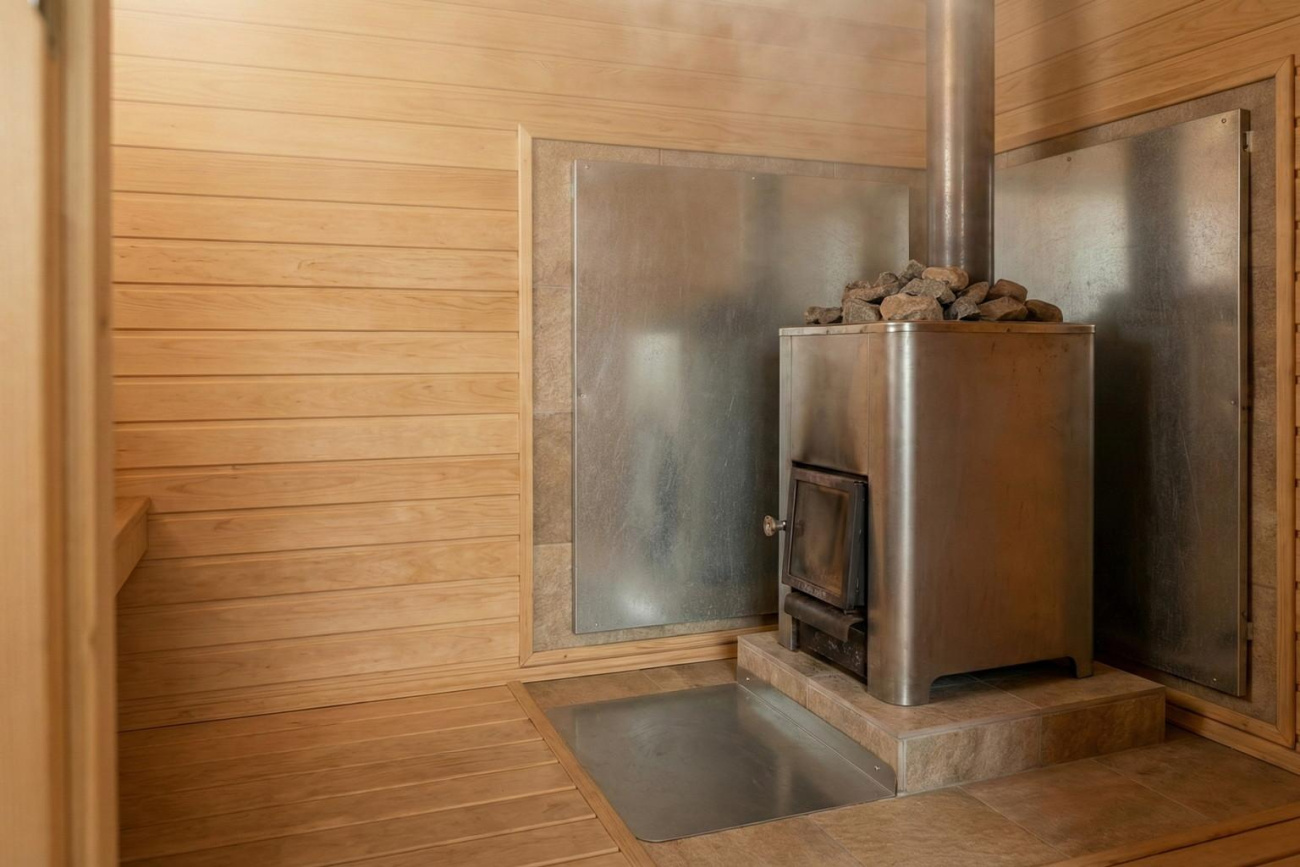

Стены в зоне печи закрывают пожарными экранами. Работают только те варианты, где учтён не только материал, но и зазор:

• листовая сталь по негорючему основанию с вентзазором 20–30 мм от стены;
• кирпичная кладка толщиной от 65 мм по отдельному основанию;
• комбинированные решения с негорючими плитами и металлическими экранами.

Важно не просто «прикрутить железо к дереву», а действительно вывести дерево из зоны прямого инфракрасного излучения и обеспечить циркуляцию воздуха за экраном. В таком случае температура обшивки остаётся в безопасном диапазоне даже при многолетней интенсивной эксплуатации.

Грамотно подобранная по объёму печь, правильно собранный дымоход и продуманные узлы прохода через перекрытия — это не только комфортный пар, но и защита деревянной бани в целом. Даже если монтаж выполняет подрядчик, владельцу полезно понимать ключевые цифры и решения. Это позволяет вовремя задать правильные вопросы, отказаться от сомнительных «упрощений» и в итоге получить баню, в которой можно расслабиться, не думая о безопасности каждый раз, когда в топке разгораются дрова.
