Проходы дымоходов: правильные узлы и ошибки

Главный риск для деревянного дома связан с узлами вокруг трубы: проход через перекрытие, примыкание к кровле, зоны рядом со стропилами и обрешеткой. Древесина способна долго выдерживать умеренный нагрев, однако при постоянном перегреве начинается пиролиз: материал темнеет, теряет прочность и становится более пожароопасным. Поэтому в проекте важны три опоры: нормируемые отступы, негорючие заполнения и доступ для осмотра.

Материалы и конструкции

Сэндвич, керамика, кирпич

Сэндвич-дымоход удобен за счет заводской теплоизоляции и предсказуемой геометрии. Уязвимость типовая: нарушение комплектности (смешивание систем разных производителей, замена утеплителя, сборка стыков с щелями) повышает температуру наружной оболочки. Для заводских изделий размеры разделок и отступов принимают по паспорту и монтажной инструкции.

Керамический дымоход стабилен по тяге и лучше переносит кислотный конденсат, но он тяжелее, требует основания и аккуратной изоляции в проходах. Для керамики без изоляции нормативный зазор до горючих элементов кровли больше, чем у изолированных решений.

Кирпичный канал инерционен по нагреву и хорошо работает при стабильной температуре газов, но чувствителен к качеству кладки и герметичности. В деревянных домах часто применяют шахту с внутренней гильзой: проще чистка и меньше риск подсоса через микротрещины.

Проход перекрытий и кровли

Отступы, короб, изоляция

Логика узла прохода одна: между горячим контуром и древесиной сохраняется рассчитанный зазор, который нельзя сокращать отделкой. В СП 7.13130 приведены ориентиры по разделкам и отступкам для печей и дымовых каналов: разделку принимают 500 мм до конструкций из горючих материалов и 380 мм до защищенных конструкций.

Для кровли контрольный пункт — расстояние от наружной поверхности дымовой трубы до стропил, обрешетки и других горючих деталей. Для кирпичных/бетонных труб требуется не менее 130 мм, для керамических без изоляции — 250 мм; при теплоизоляции с нормируемым сопротивлением допускается 130 мм. Зазоры между конструкциями и разделками заполняют негорючими материалами; горючие составы и пены в зоне разделки недопустимы.

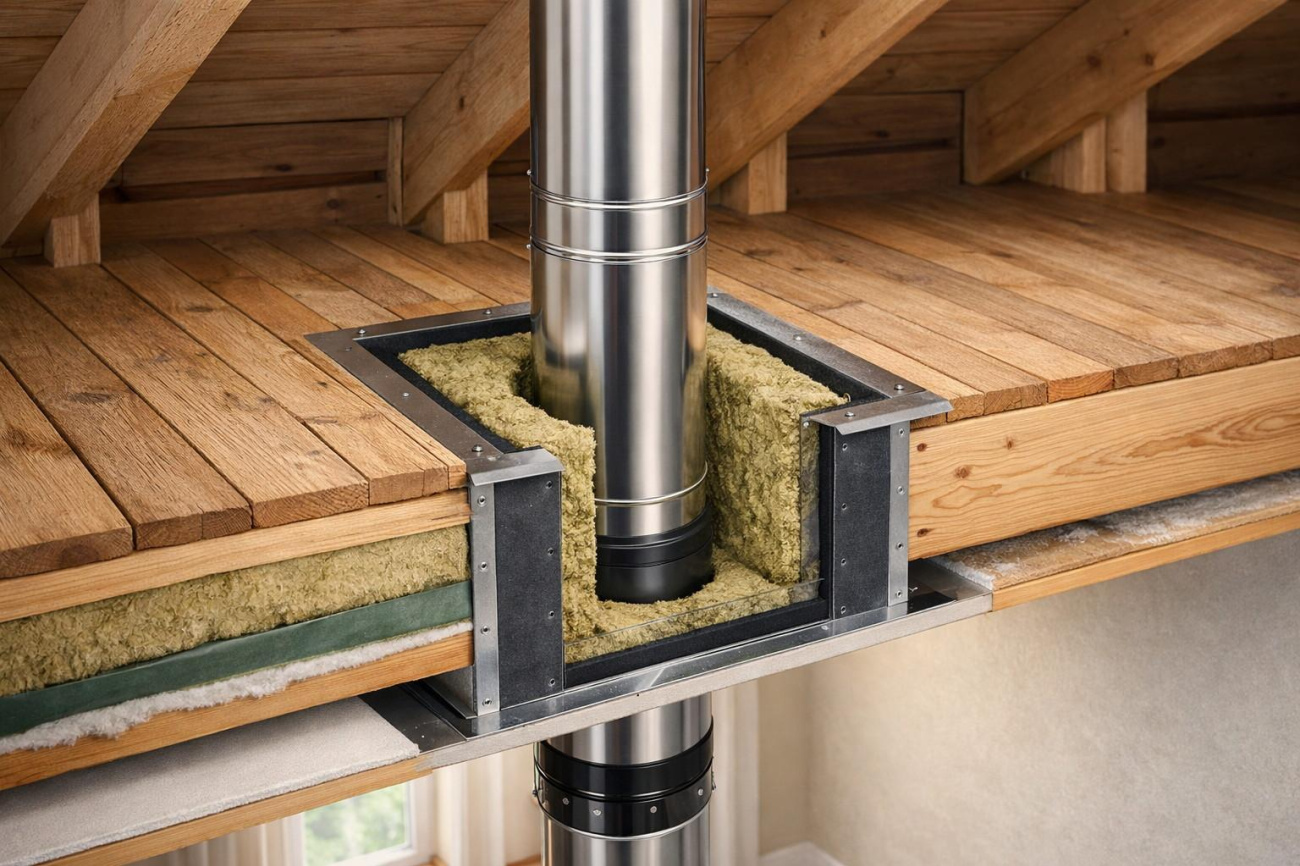

Практически узел выполняют через короб (рамку) из негорючих листовых материалов или заводской проходной узел: внутри сохраняется зазор до трубы, пространство заполняется негорючей теплоизоляцией, стойкой к температуре и вибрациям. Ревизия обязательна: скрытый проход без осмотра маскирует перегрев до стадии, когда древесина уже изменилась.

Оголовок и высота трубы влияют на безопасность не меньше узла прохода. СП 7.13130 устанавливает высоту дымовой трубы не менее 5 м от колосниковой решетки до устья и задает правила вывода над кровлей (в типовых случаях не менее 500 мм). На кровлях из горючих материалов для твердого топлива требуется искроуловитель — сетка с ячейкой не более 5×5 мм.

Тяга, конденсат, обслуживание

Тяга зависит от высоты канала, сечения и температуры дымовых газов. Перепад давления приблизительно пропорционален высоте: ΔP ≈ g·H·(ρнаруж−ρгаз). При переохлаждении (длинный холодный участок, лишние повороты, негерметичные стыки) тяга падает, а конденсат начинает течь по стенкам. Он агрессивен: ускоряет коррозию и разрушает швы.

• Конденсат уменьшают утеплением, корректным сечением, сбором «по конденсату» там, где это предусмотрено системой, и конденсатосборником.
• Перегрев чаще связан с нарушением отступов и отсутствием негорючих заполнений в проходах.
• Сажа нарастает при сыром топливе и недостатке воздуха; контроль начинается с режима горения.

Минимальный регламент: периодический осмотр узлов прохода в отопительный сезон, проверка ревизий и ежегодная очистка по фактическому состоянию. Подтеки, потемнение древесины рядом с проходом, обратная тяга или хлопки при розжиге — причины остановить эксплуатацию до диагностики.
