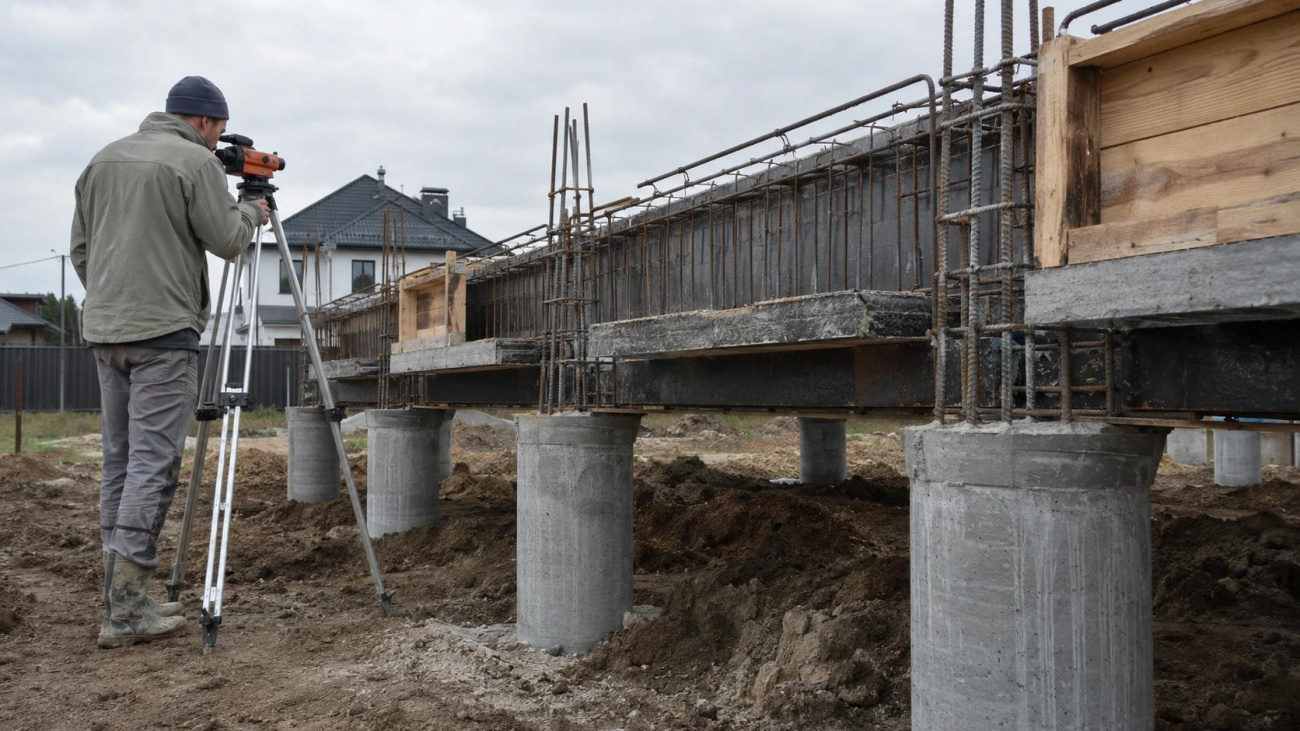

Ростверк фундамента: назначение, виды и устройство

Ростверк связывает отдельные опоры фундамента в общую несущую систему и принимает нагрузку от конструкций дома. В свайной схеме он объединяет головы свай, после чего передаёт на них усилия от стен, колонн или рам. Поэтому ростверк нельзя рассматривать как декоративную обвязку поверх готового свайного поля. Его жёсткость, сечение и узлы соединения определяются той работой, которую задаёт проект.

В СП 24.13330.2021 ростверк определяется как распределительная балка или плита, объединяющая головы свай. Там же разделяются высокий и низкий варианты по положению подошвы относительно грунта. Для частного дома эта классификация важна практически: контакт с грунтом меняет расчётную схему и требования к защите от сезонных перемещений.

Что такое ростверк и зачем он нужен

Роль обвязки свай и столбов

Отдельная свая воспринимает нагрузку только в своей точке. Дом при этом работает как пространственная система. Усилия приходят от несущих стен и внутренних опор; перекрытия добавляют собственную нагрузку. Ростверк собирает эти усилия и распределяет их между опорами в соответствии с расчётной схемой. Если одна свая смещена относительно оси стены или имеет другую отметку головы, ростверк получает дополнительную работу на изгиб и кручение.

У столбчатого основания логика сходная, хотя конструкция опор может быть другой. Обвязка должна удерживать геометрию дома и не позволять отдельным точкам опирания работать независимо. Для лёгких строений функцию ростверка иногда выполняет деревянная или металлическая рама. Для более жёстких схем проектировщик назначает железобетон.

Как распределяется нагрузка от стен

Для предварительного понимания удобно использовать формулу R_ср = N / n, где N - суммарная вертикальная нагрузка на рассматриваемую группу опор, n - число свай, а R_ср - средняя реакция одной сваи. Эта формула показывает только средний уровень. В реальном проекте реакции различаются из-за положения стен, жёсткости ростверка и эксцентриситетов.

Числовой пример. На группу из 12 свай условно передаётся 720 кН. Среднее значение составит 720 / 12 = 60 кН на сваю. Если над краем ростверка стоит тяжёлая внутренняя стена, крайние опоры могут получить больше среднего. Проектировщик поэтому определяет реакции свай и отдельно рассчитывает работу ростверка между их осями.

Связь ростверка с несущей рамой дома

Оси ростверка должны совпадать с логикой несущих конструкций. Опасная ошибка возникает, когда фундаментное поле проектируется отдельно от коробки. В результате несущая перегородка может оказаться между рядами свай, а опора балки - вне усиленного узла. После монтажа дома такие несоответствия приходится компенсировать локальными ригелями или дополнительными опорами.

Для лёгких каркасных домов ростверк тоже требует расчётной привязки к стойкам, несущим стенам и балкам первого перекрытия. Малый вес коробки снижает часть вертикальных усилий, но не устраняет требования к геометрии и жёсткости основания.

Виды ростверков

Высокий, низкий и заглублённый

У высокого ростверка подошва располагается выше поверхности грунта. Проектировщик назначает такой вариант, когда нужно исключить непосредственное давление сезонно подвижного грунта на балку. Зазор под конструкцией задаёт проектировщик с учётом ожидаемых перемещений основания. Простая щель «на глаз» не подтверждает защиту от пучения.

Низкий ростверк опирается на грунт или располагается у его поверхности по принятой проектной схеме. Здесь уже нужно учитывать совместную работу ростверка и основания. Заглублённый вариант дополнительно требует земляных работ и защиты подземной части. Выбор положения ростверка связан с грунтом, уровнем воды и конструкцией пола первого этажа.

Монолитный железобетонный

Железобетонный ростверк подходит для схем, где нужна высокая пространственная жёсткость и надёжная передача значительных усилий. Проектировщик назначает высоту и ширину сечения, затем рассчитывает рабочее армирование. Отдельно задаются узлы над сваями, где возникают повышенные поперечные силы и локальные моменты.

Для железобетонной части применяются положения СП 63.13330.2018. Нормативный документ не заменяет проект: класс бетона, диаметр стержней и защитный слой зависят от расчёта и условий эксплуатации. Замена арматуры на площадке без согласования меняет исходную конструктивную схему.

Металлический и деревянный ростверк

Проектировщик часто назначает стальной ростверк над винтовыми сваями в лёгком строительстве. Балки удобно монтировать быстро, однако сварные узлы и защита металла становятся частью ресурса фундамента. Если проект использует швеллер или двутавр, сечение должно соответствовать пролёту между опорами и фактической нагрузке.

Деревянная обвязка рациональна только в своей области нагрузок. Брус нужно изолировать от капиллярной влаги и защитить в местах, где доступ для дальнейшего обслуживания ограничен. Проектировщик также проверяет опирание балок и анкеровку к оголовкам. Для деревянных элементов применяются положения СП 64.13330.2017.

Устройство монолитного ростверка

Опалубка и армирование

До установки опалубки инженер сверяет оси свайного поля с рабочим проектом. Затем подрядчик выводит отметки и фиксирует геометрию будущей балки. Отклонение оголовков нельзя скрывать опалубкой: причина смещения должна быть оценена до армирования.

Армокаркас собирается так, чтобы рабочие стержни находились в проектном положении. Фиксаторы обеспечивают защитный слой, а хомуты удерживают продольную арматуру и воспринимают поперечные усилия. Особенно внимательно инженер принимает углы и примыкания, потому что простое пересечение стержней без расчётной анкеровки не создаёт полноценный узел.

Связь с оголовками свай

Ростверк обязан передать усилие на сваю через предусмотренный узел. У железобетонных свай проект может предусматривать заделку головы в ростверк и связь с арматурой. У буронабивных элементов рабочие выпуски должны попасть в проектное сечение. Для металлических свай способ соединения зависит от оголовка и материала ростверка.

Слабая связь опасна тем, что свайное поле и верхняя балка начинают работать как два почти независимых элемента. Внешне фундамент может выглядеть ровным, но передача горизонтальных усилий или момента будет отличаться от проекта. Поэтому узел нужно принимать до бетонирования или до закрытия металлической обвязки отделочными конструкциями.

Зазор под пучение

На морозочувствительном грунте высокий ростверк должен оставаться свободным от давления грунта снизу. Если под балкой оставили зазор, а затем засыпали его грунтом при благоустройстве, расчётное преимущество исчезает. Зимой грунт может подняться и начать давить на ростверк, хотя сами сваи продолжают работать на большей глубине.

Мини-кейс. На участке с влажным суглинком подрядчик собирался поднять планировочную отметку после устройства свай. Засыпка фактически закрывала просвет под железобетонным ростверком. Проектировщик изменил узел благоустройства и сохранил расчётный свободный зазор. Корректировка была сделана до обратной засыпки, когда доступ к ростверку оставался открытым.

Ростверк для разных фундаментов

На винтовых сваях

Винтовые сваи требуют точной отметки оголовков. Небольшие расхождения подрядчик может компенсировать конструкцией оголовка в пределах проектного решения, но заметный перепад нельзя маскировать случайными прокладками. Стальной ростверк должен опираться по заданной плоскости и иметь непрерывную схему соединений.

Если используется деревянный брус, важна площадь опирания и качество гидроизоляционной отсечки. Металл в зоне сварки получает повреждение заводского покрытия, поэтому проект должен предусматривать восстановление защиты. Приёмка только по внешнему виду окрашенной балки недостаточна.

На буронабивных сваях

Буронабивная свая обычно связана с монолитным ростверком через арматурные выпуски. Критична фактическая отметка головы сваи после удаления слабого верхнего бетона, если такая операция предусмотрена технологией. Ростверк должен опираться на расчётную часть элемента, а не на рыхлый или загрязнённый слой.

Перед бетонированием инженер сверяет выпуск арматуры и положение каркаса. После заливки прямой контроль узла уже невозможен. Фотофиксация полезна, но она не заменяет измерение размеров и отметок до закрытия конструкции.

На столбчатых опорах

При столбчатом основании ростверк или обвязка объединяет точки опирания в общую систему. Здесь особенно опасна разная осадка отдельных столбов. Жёсткая балка способна перераспределить часть усилий, однако она не исправляет неправильно подготовленное основание под одной опорой.

Проектировщик оценивает грунт под всеми значимыми опорами и задаёт их отметки. Подрядчик должен выдержать геометрию до монтажа верхней рамы. Если столб просел ещё до нагрузки от коробки, ростверк нельзя использовать как способ «вытянуть» его в общий уровень.

Расчёт и нормативы ростверка

Сечение и армирование по нагрузке

Ростверк работает как балка или плита на опорах, поэтому его размеры определяются усилиями между сваями и в узлах опирания. Увеличение шага свай обычно повышает изгибающие моменты в ростверке. Уменьшение шага может снизить пролёт, но увеличит число опор и стоимость поля. Оптимум ищется в общей расчётной модели фундамента.

Для свайной части применяется СП 24.13330.2021 с действующим изменением, а характеристики основания рассматриваются совместно с положениями СП 22.13330.2016. Для железобетона используется актуальная редакция СП 63.13330.2018. Если ростверк стальной, проектировщик обращается к СП 16.13330.2017 с действующими изменениями.

Класс бетона и защитный слой

Назначать бетон только по привычной марке некорректно. Проектировщик учитывает прочность и условия среды. Отдельно задаётся защитный слой арматуры, поскольку он влияет на долговечность и положение рабочего каркаса. Слишком малый слой повышает риск коррозионных повреждений, а чрезмерное смещение арматуры от расчётной зоны снижает эффективность сечения.

На площадке инженер контролирует паспорт смеси и фактическую укладку. Добавление воды в миксер ради удобства без согласованной технологии способно изменить свойства бетона. После заливки требуется уход до набора необходимой прочности.

Требования к анкеровке в сваи

Анкеровка нужна для передачи расчётных усилий через границу между ростверком и опорой. Конкретный узел зависит от типа сваи. Универсальной длины выпуска для любого фундамента нет: её определяет проект по материалу, диаметру арматуры и характеру усилия.

Приёмка должна подтверждать соответствие рабочему чертежу. Самого факта наличия торчащих стержней для этого недостаточно. Инженер сверяет количество и положение выпусков. Затем он оценивает их заделку в каркас ростверка. Если часть арматуры пришлось отогнуть на объекте, решение требует согласования с проектировщиком.

Высокий или низкий ростверк: что выбрать

Условия для высокого ростверка

Высокая схема удобна там, где грунт у поверхности способен заметно перемещаться или где рельеф делает сплошной контакт балки с основанием нежелательным. Она сокращает объём земляных работ, но создаёт открытую зону под домом. Поэтому проект должен отдельно решить утепление пола первого этажа и защиту инженерных вводов.

Свободное подполье также требует продуманной архитектурной зашивки. Декоративный экран нельзя превращать в жёсткую стенку, которая начнёт передавать пучение на ростверк. Конструкция закрытия цоколя должна соответствовать принятой фундаментной схеме.

Когда оправдан низкий или заглублённый

Низкий ростверк может быть рационален при подходящих грунтовых условиях и проектной подготовке основания. Он удобнее связывается с цоколем, но получает дополнительное взаимодействие с грунтом. Заглубление увеличивает требования к земляным работам и водозащите.

Если заказчику нужен подвал или техническое подполье с капитальными стенами, простая свайно-ростверковая схема может перестать быть экономичной. Тогда проектировщик сравнивает полноценные варианты подземной части. Отдельная стоимость свай и балки уже не показывает экономику решения.

Учёт пучения и грунтовых вод

Пучение оценивается по составу грунта и его влажностному режиму. Высокая вода способна увеличить сезонную изменчивость основания и усложнить производство работ. Поэтому решение по отметке ростверка появляется после инженерно-геологических данных, а не до них.

Практический критерий простой: проект должен объяснять, что находится под ростверком и как эта зона поведёт себя зимой. Если ответ ограничивается фразой «оставим немного воздуха», узел ещё не обоснован.

Ошибки и контроль качества

Отсутствие зазора и пучение

Распространённый дефект появляется уже после фундаментных работ. После фундаментных работ владелец может поднять отметку участка, а подрядчик - устроить дорожки или закрыть цоколь. В результате грунт подходит вплотную к высокому ростверку. На морозочувствительном основании это меняет расчётную работу. Контроль нужно повторять после планировки участка. Приёмка в день монтажа свай не фиксирует последующие изменения отметок.

Слабая связь со сваями

Сварной шов, арматурный выпуск или оголовок являются частью силового узла. Их нельзя оценивать только визуально после окраски или бетонирования. Инженер принимает соединение на доступной стадии и фиксирует положение элементов до закрытия.

Как принимать ростверк

Приёмка начинается с геометрии: оси и высотные отметки должны соответствовать рабочему проекту. Затем инженер проверяет сечение и доступные узлы соединения. Для монолитной конструкции армирование принимается до бетонирования. После набора прочности контролируется состояние бетона и отсутствие явных дефектов.

Ростверк можно считать готовым к передаче нагрузки после подтверждения геометрии и соединения с опорами. Отдельно должна быть подтверждена проектная схема взаимодействия с грунтом.

Практический вывод. Если хотя бы один из этих пунктов остался «по месту», фундамент ещё рано закрывать полами или цокольной отделкой.
